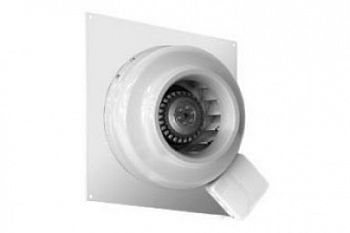

Канальный вентилятор Shuft CFW 100 для круглых каналов

Корпус вентиляторов серии CFW изготовлен из высококачественной стали с порошковой окраской. Вентиляторы оборудованы высокоэффективной крыльчаткой с загнутыми назад лопатками и асинхронными двигателями с внешним ротором IP44, клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы. Шариковые подшипники двигателя не требуют техобслуживания и рассчитаны на весь срок эксплуатации. Двигатели имеют встроенное термореле с автоматическим перезапуском. Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых регуляторов скорости SRE-E-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько одинаковых вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.

Преимущества

• Прочный корпус из оцинкованной стали с порошковой окраской.
• Мотор-колесо Ziehl-Abegg.
• Высокоэффективная крыльчатка с загнутыми назад лопатками.
• Высококачественные асинхронные двигатели с внешним ротором IP44, клеммная коробка IP55.
• Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях.
• Регулирование скорости 0–100 % путем изменения напряжения (тиристорные или автотрансформаторные регуляторы).
• К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.
• Шариковые подшипники двигателя не требуют специального техобслуживания.
• Двигатели имеют встроенное термореле с автоматическим перезапуском.
• Установка на стену (окно) в любом положении.

Монтаж

Вентиляторы поставляются готовыми к подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.

Не допускается

• Монтировать в помещениях, где воздух содержит «тяжелую» пыль, муку и т. п.
• Монтировать во взрыво- и пожароопасных помещениях.

Уход

Вентилятор CFW 100 не требует специального технического ухода. Единственное требование – чистка крыльчатки. Крыльчатку рекомендуется чистить через каждые шесть месяцев. Перед очисткой необходимо выполнить следующие действия:

• Убедиться в том, что:

1. электрический ток отключен,
2. включатель заблокирован;
3. двигатель и рабочее колесо полностью остыли.

• Снять крыльчатку вместе с электродвигателем. Чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.

1. нельзя применять агрессивные химические вещества или очистители.
2. нельзя использовать острые предметы, устройства, работающие под высоким давлением.
3. нельзя погружать двигатель в воду или другую жидкость.

Крыльчатку рекомендуется чистить через каждые шесть месяцев.

1. снять крыльчатку (вместе с электродвигателем).
2. чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.
3. нельзя применять агрессивные химические вещества или очистители.
4. нельзя использовать острые предметы, устройства, работающие под высоким давлением.
5. нельзя погружать двигатель в воду или другую жидкость.

Габаритные размеры

Размеры	D	D1	L1	L	L2	W	W1	W2	H
мм	100	242	19	122	7	310	295	136	136
